J533 线束集成了C3与车辆连接所需的所有组件。

注意：如果你的车没有车道保持（前档上的相机）,那么你需要使用5053或者5054等工具讲44转向助力编码中的车道保持改为激活才能使用.

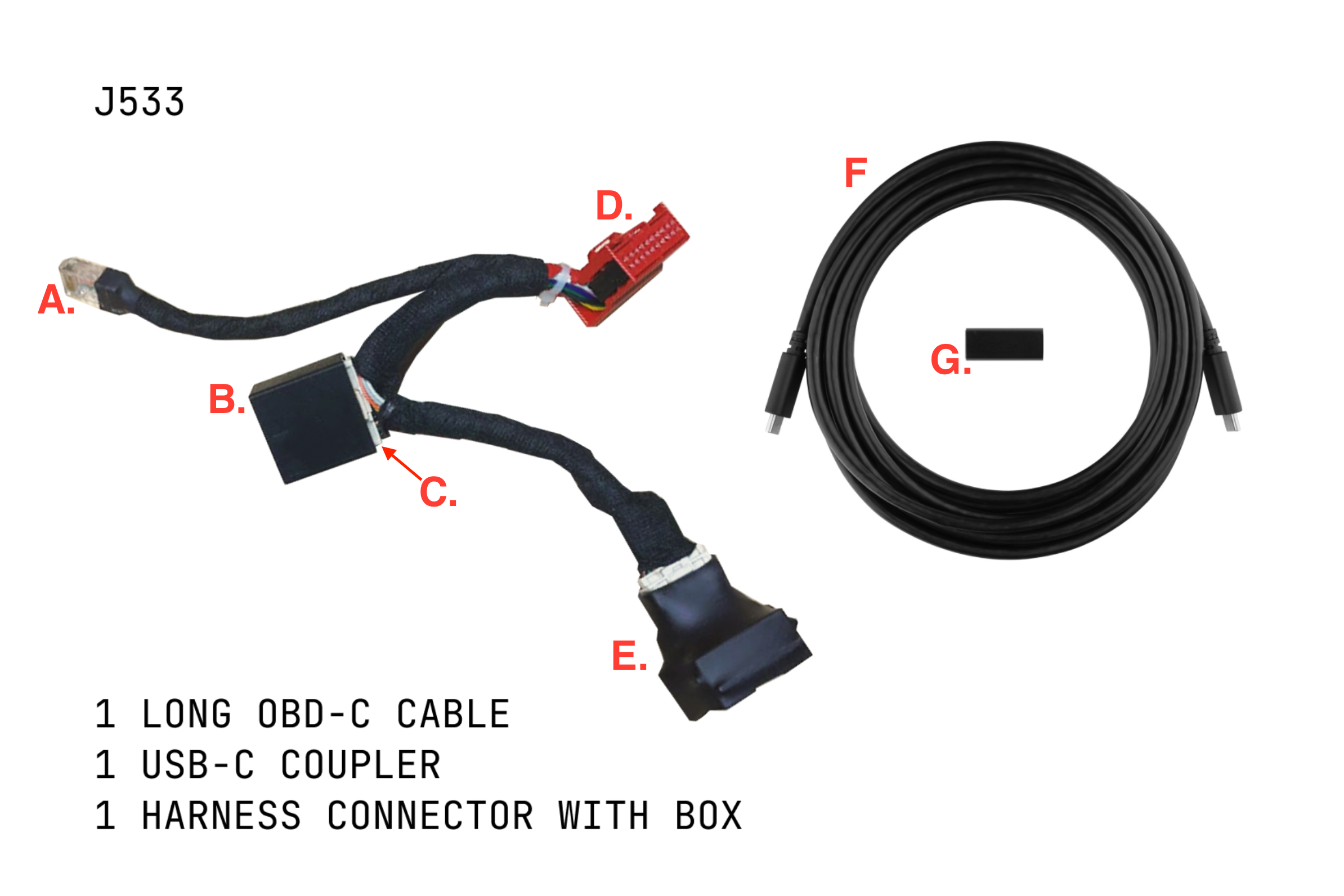

此图供安装过程中参考（代号A的网线插头请忽略，现在已经取消）。

A) RJ45 连接器（已经取消，请忽略）：必须将其插入继电器的另一端。有时会发现它已经插入继电器。如果已经插入，则保持其插入状态。如果没有插入，则将其插入继电器。

B)继电器：这是一个小黑盒（网口已取消，请忽略）。这个黑盒（又称线束盒）会预留一个接口，用于连接随附的 RJ45 和 USB-C 线缆。在上图中，继电器已经连接到线束连接器上的白色 Molex 连接器。

C)白色 Molex 连接器：此连接器应该已插入继电器（黑盒）。请保持插入状态。

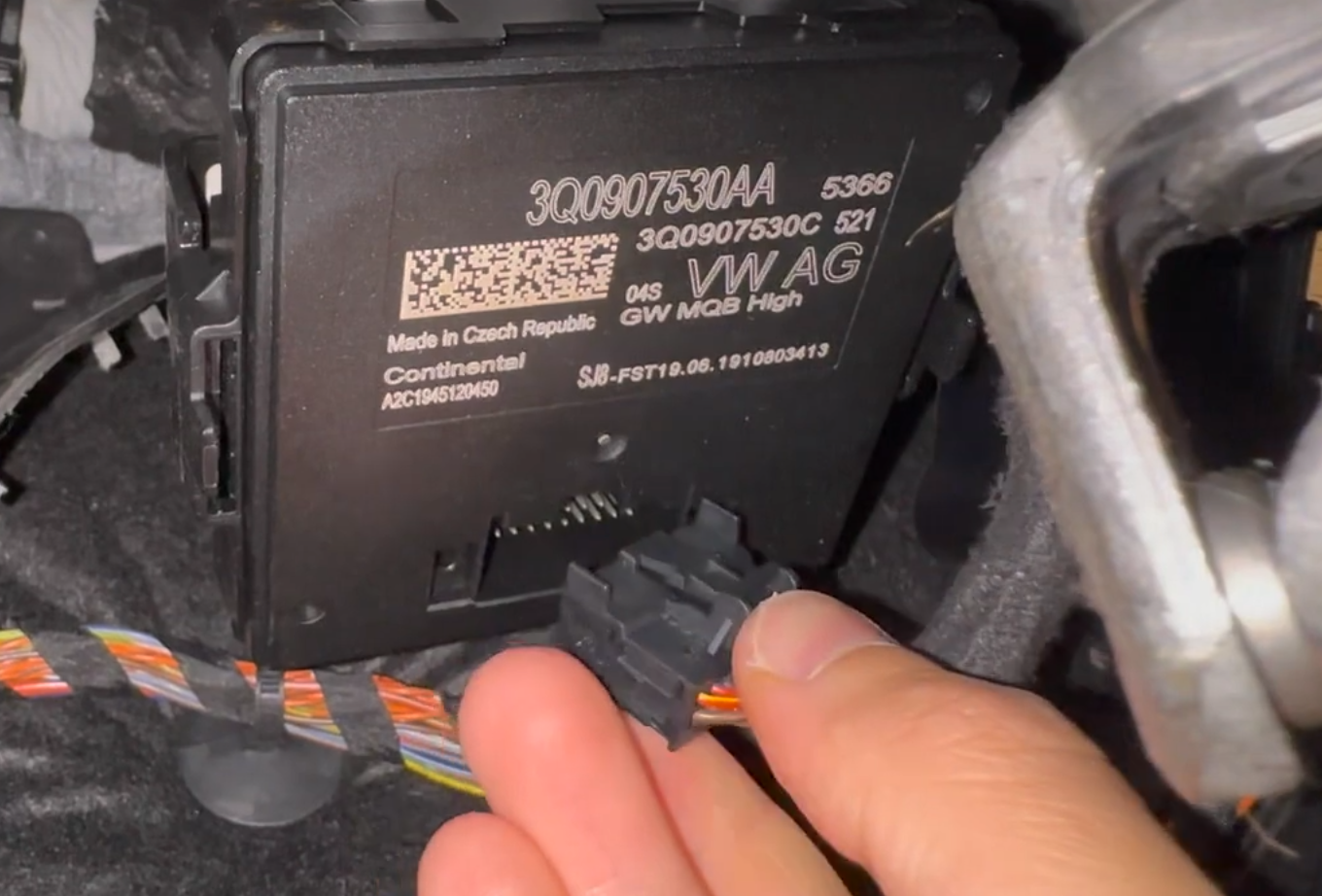

D)母 J533 插头：这是插入汽车 J533 模块/网关的一端。

E）公头 J533 插头：这是连接到汽车 J533 连接器的一端。

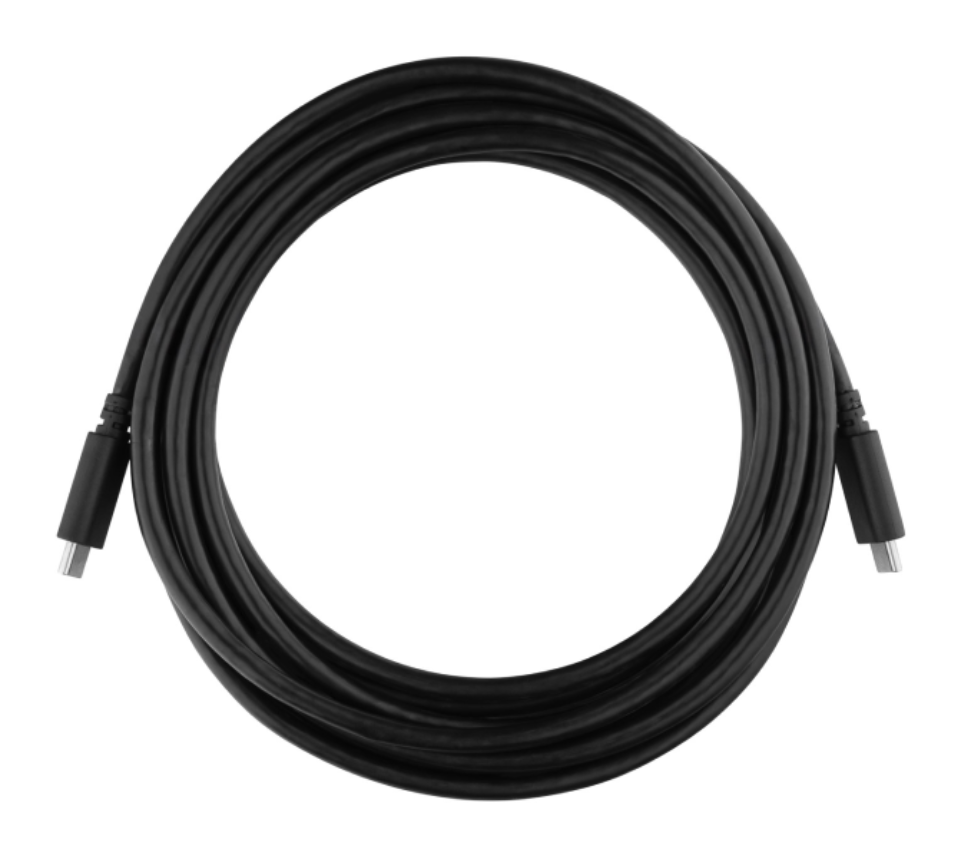

F)长 OBD-C 电缆：这将连接到继电器（黑匣子），另一端将有 USB-C 耦合器，然后连接到提供的C3 USB-C 电缆。



---

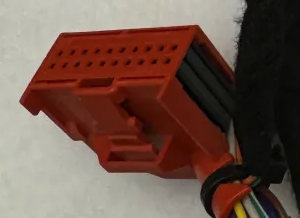

• 寻找红色或黑色连接器： J533 模块通常有一个独特的红色或黑色连接器。该连接器是 J533 线束的接口点
• 检查位置：如果您位于驾驶员脚部空间，请寻找安装在防火墙上或附近的模块，靠近线路进入驾驶室的位置。该模块可能有标签或标记，表明其为网关或 J533 模块。
• 与参考图像进行比较：您可以将车辆中的模块与在线或本安装指南中提供的参考图像进行比较，以确认它是否与 J533 模块的外观相匹配。

•

---

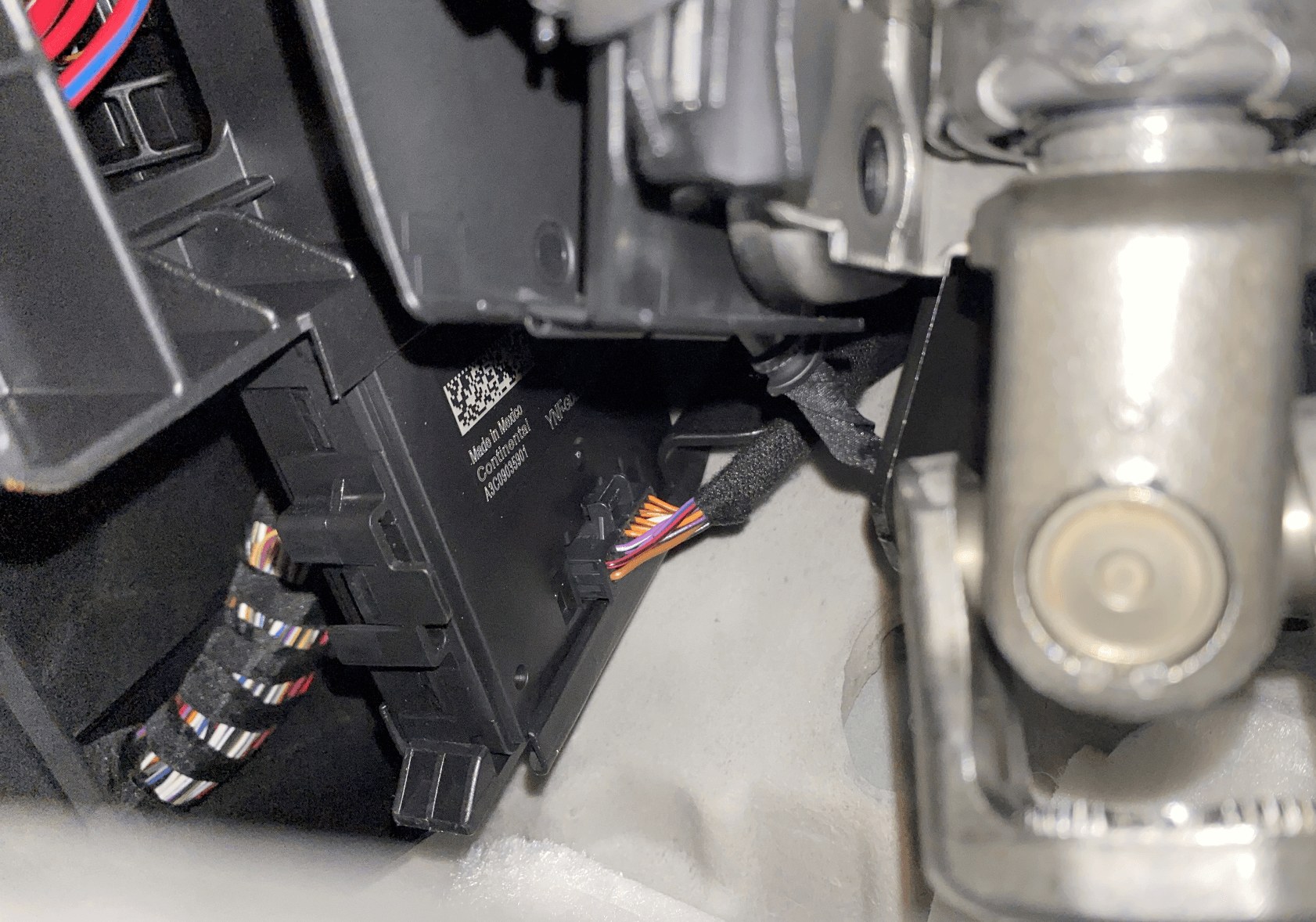

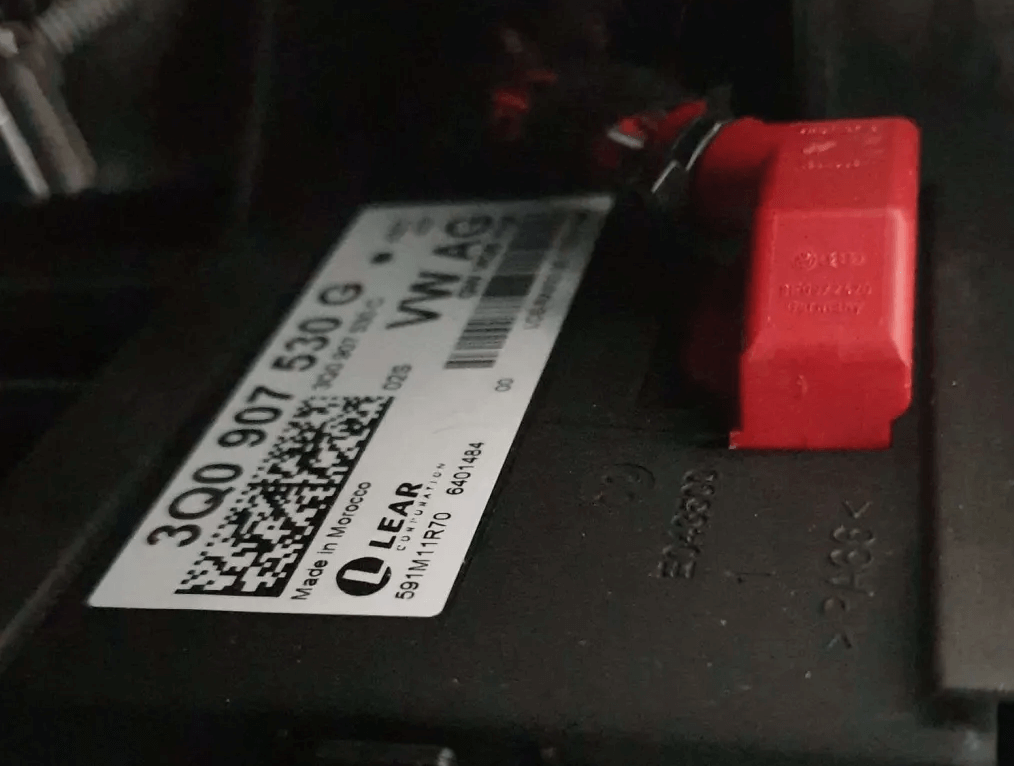

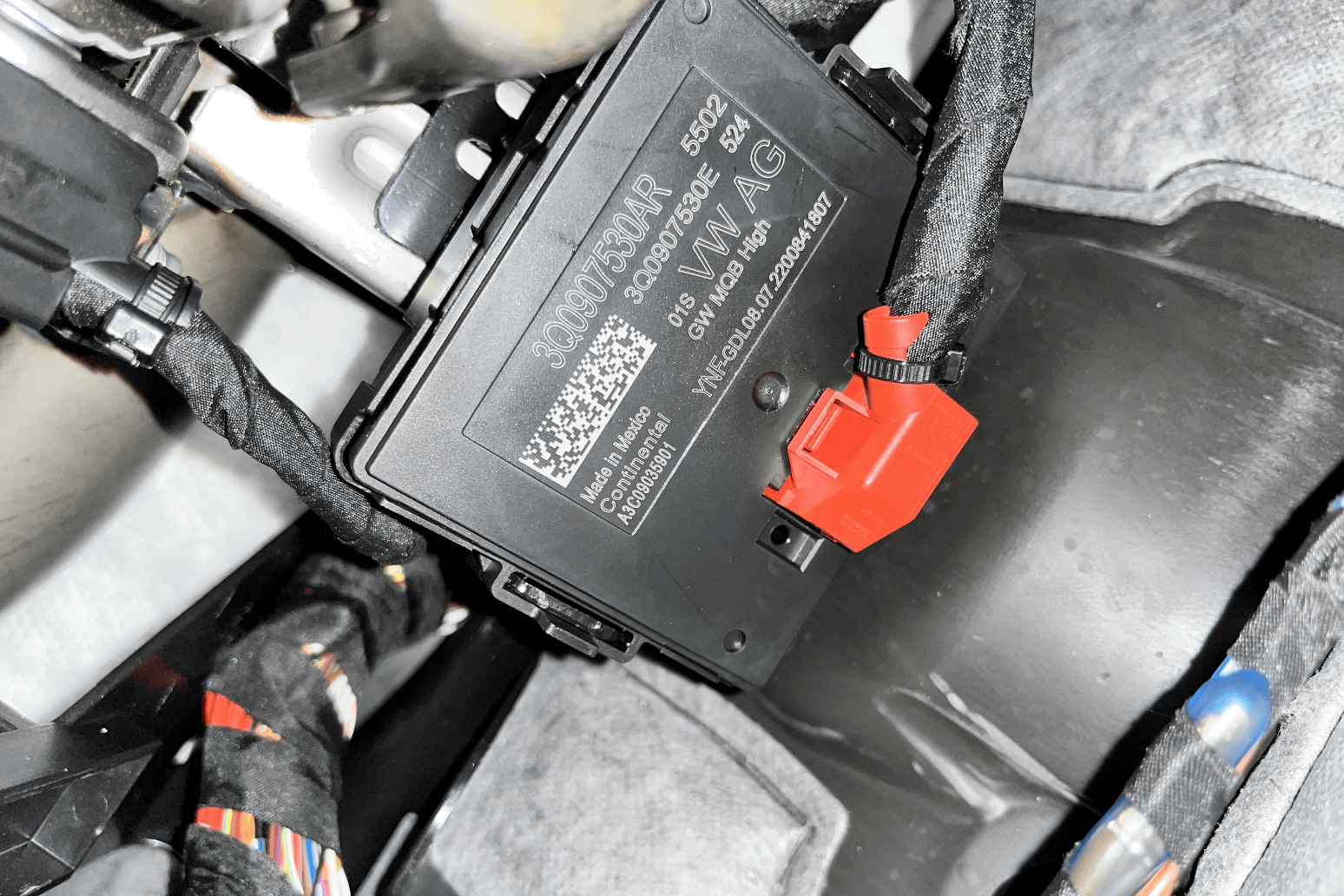

以下图片可帮助您熟悉需要查找的内容。对于大多数车辆，您需要查找红色连接器，但有时它们是黑色连接器。

---

---

---

---

---

---

---

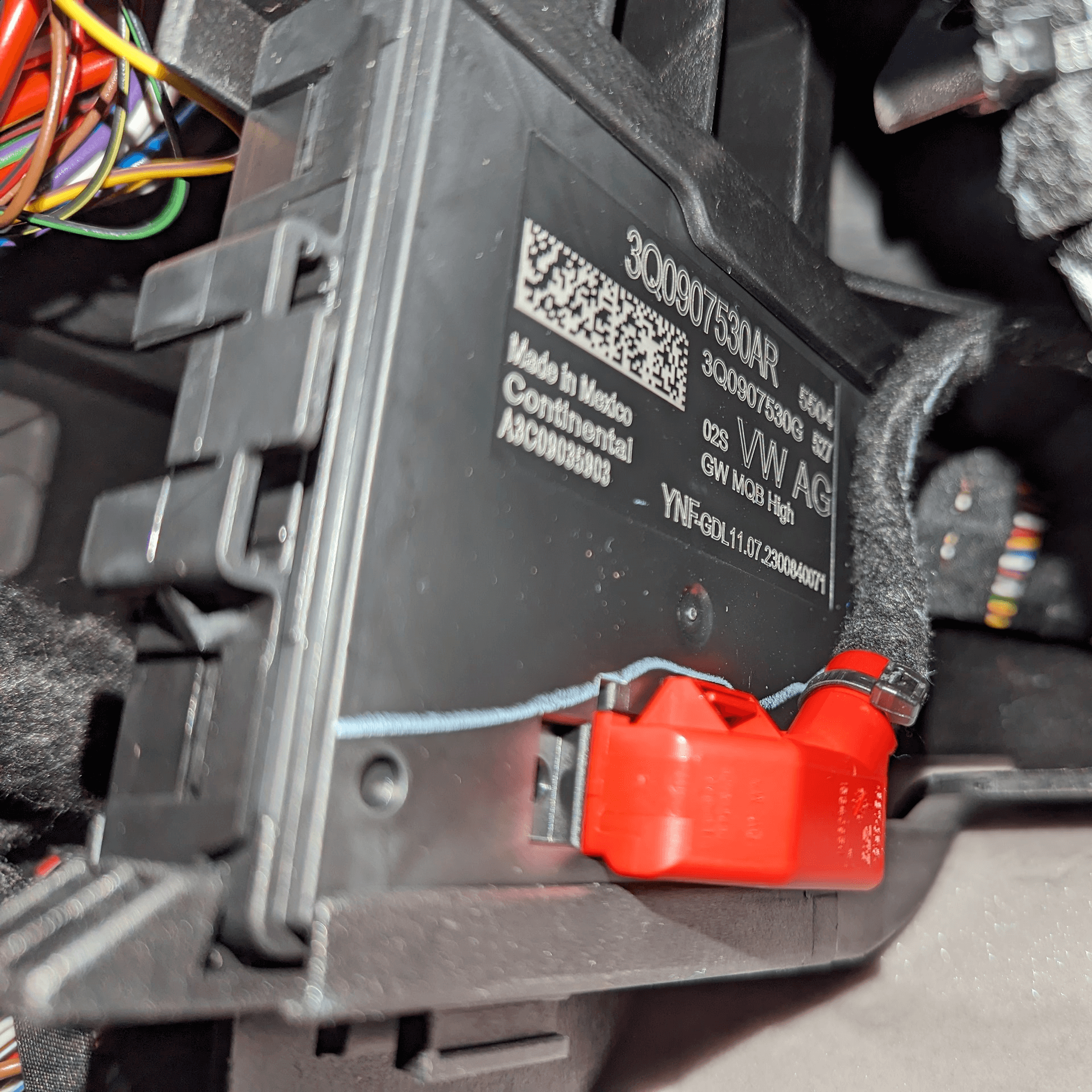

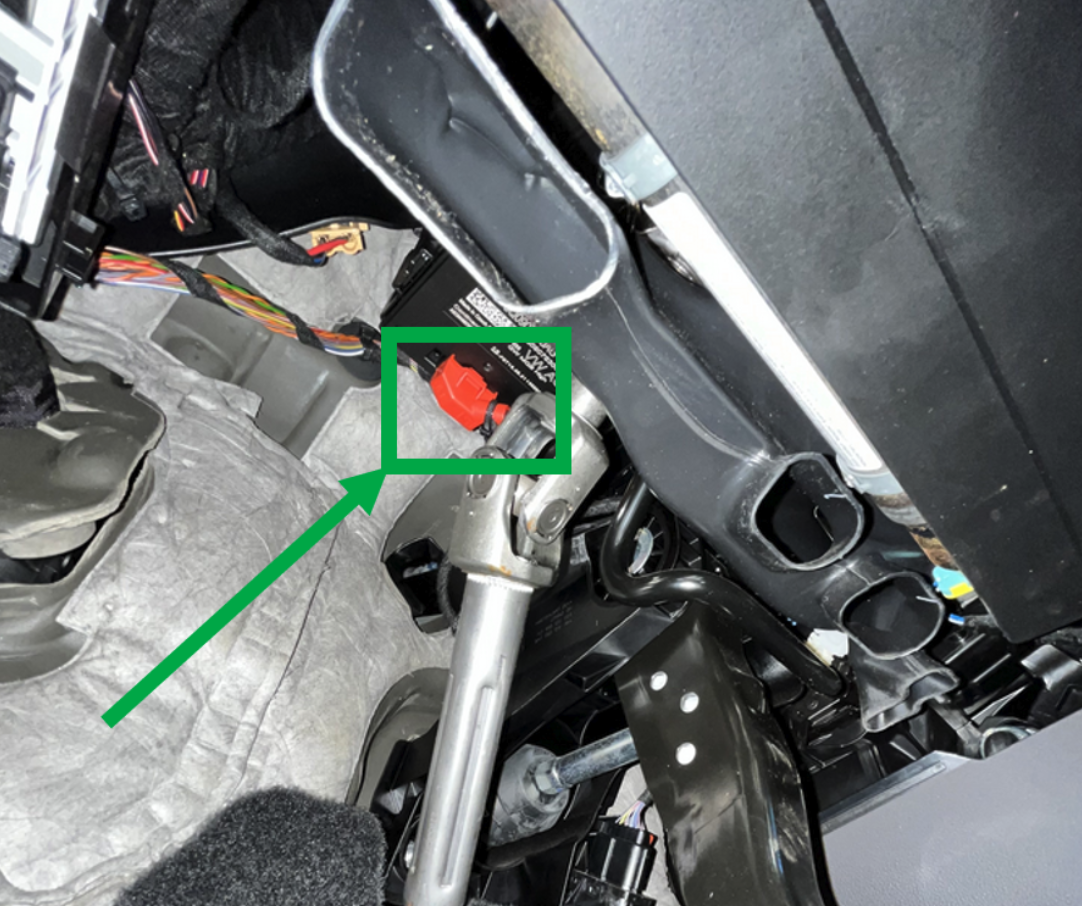

下图显示的是2020款大众途观。如果你不想知道答案，就别往下读了。如果你说J533位于照片左上角，红色的电线在那儿，那你就答对了！👍

---

所有线缆连接后的最终效果如上图所示。

---

确保汽车已熄火，并将驾驶座椅尽可能向后移动，以便为您提供尽可能多的底层空间。

---

有时可能会发现它已经连接。如果没有，请将 RJ45 连接到继电器。

---

如果白色 Molex 线未连接，请转到 RJ45 线插入线束盒/继电器的另一端，并将白色 Molex 线连接到那里。上图显示了白色 Molex 线连接到线束盒/继电器的情况。

---

OBD-C 电缆的两端相同，因此抓住任一端并连接到继电器。

---

用手摸一下仪表盘下方，看看是否有面板可以拆卸

---

大多数面板可以用梅花螺丝组拆卸。如果没有面板，请继续下一步。

---

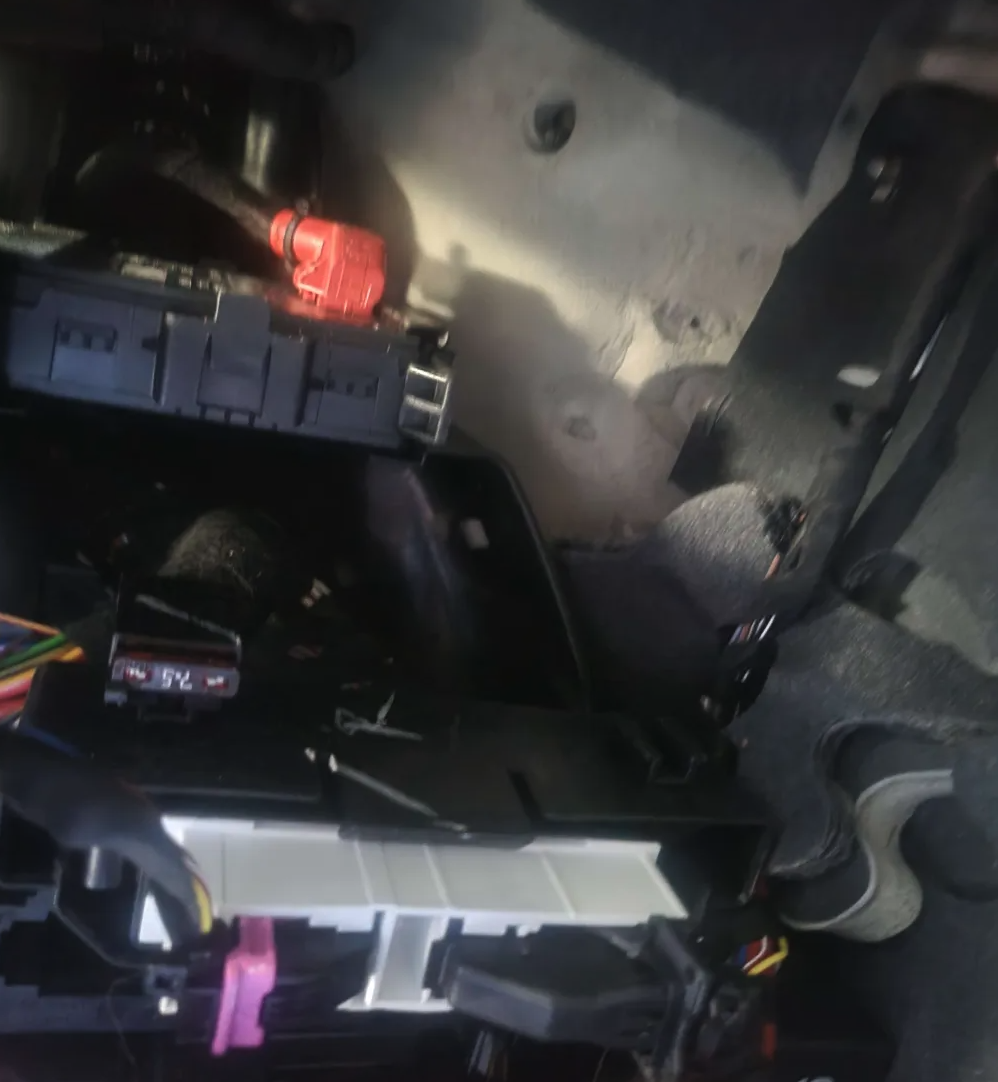

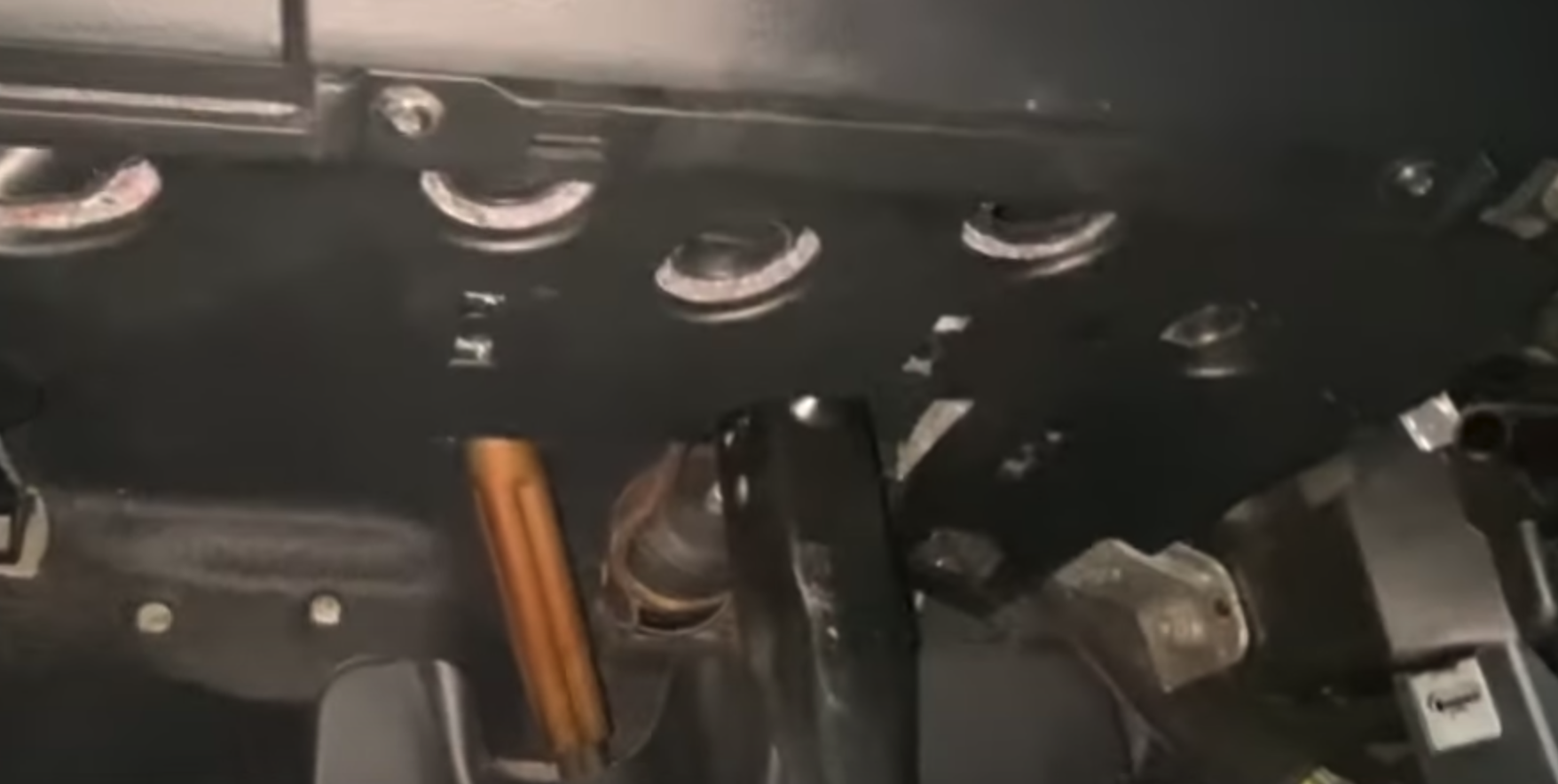

拆下所有面板后，找到带有 J533 连接器的模块的最佳方法是将手机放在踏板下方脚部空间中间，尽可能向后放在平坦区域，将一些光线向上照射，然后直接向上拍照。

---

如果您已阅读完整指南，您应该已经看到了一些需要查找的示例。点击此处返回查看更多示例。在您拍摄的照片或视频中找到 J533 连接器和模块/网关。

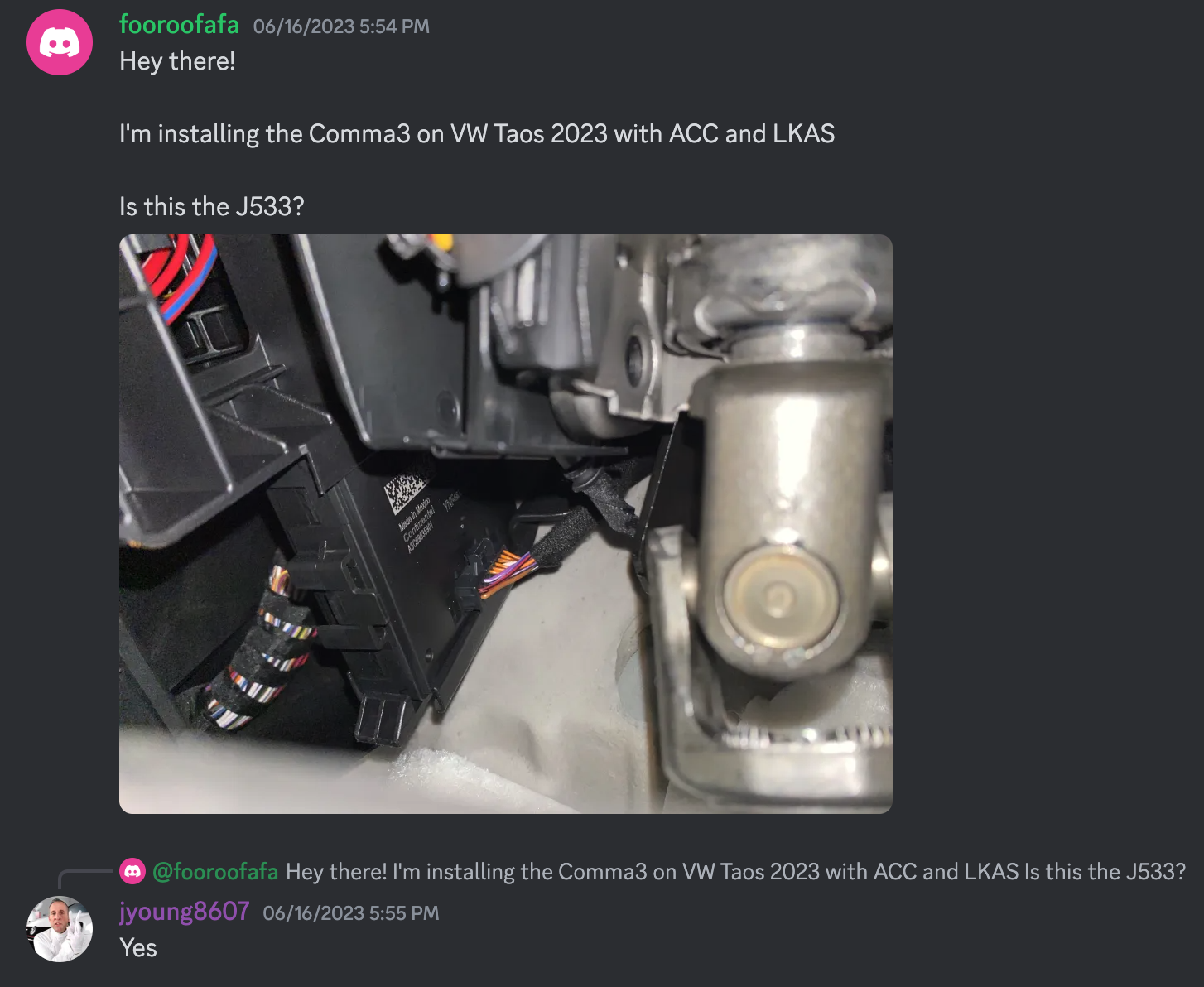

还是找不到？如果您仍然找不到 J533 连接器和模块/网关的位置，请发送您拍摄的照片，并按照此处的说明进行操作。

---

根据拍摄的照片找到油门和刹车踏板后，仰卧在油门和刹车踏板旁边。仰卧有助于您更快地找到模块/网关，并让您有足够的手臂伸手够到。根据 J533 连接器和模块/网关的位置，您可能需要仰卧。

---

拔下插头时，务必用力按下锁扣。拍照或录像查看锁扣的位置或需要按下连接器的位置，有助于找到需要按下的位置以断开电缆。

---

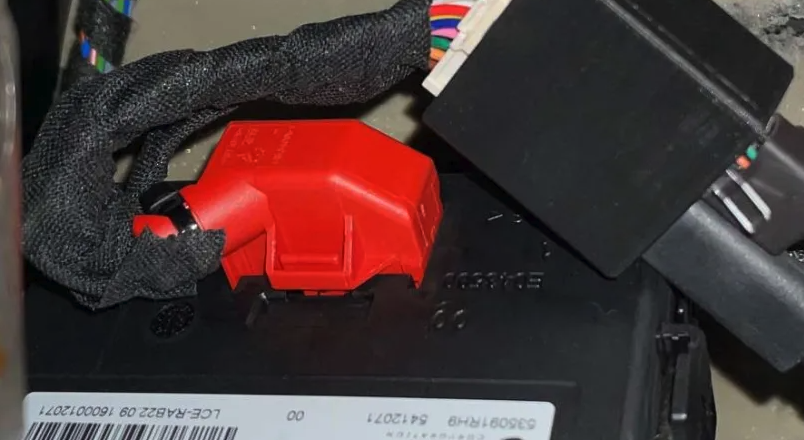

将断开的 J533 连接器插入J533公插头（来自 J533 线束）。红色线缆是断开的 J533 连接器。有时，它的颜色也可能不同。图中的黑色线缆是 J533 公插头。

---

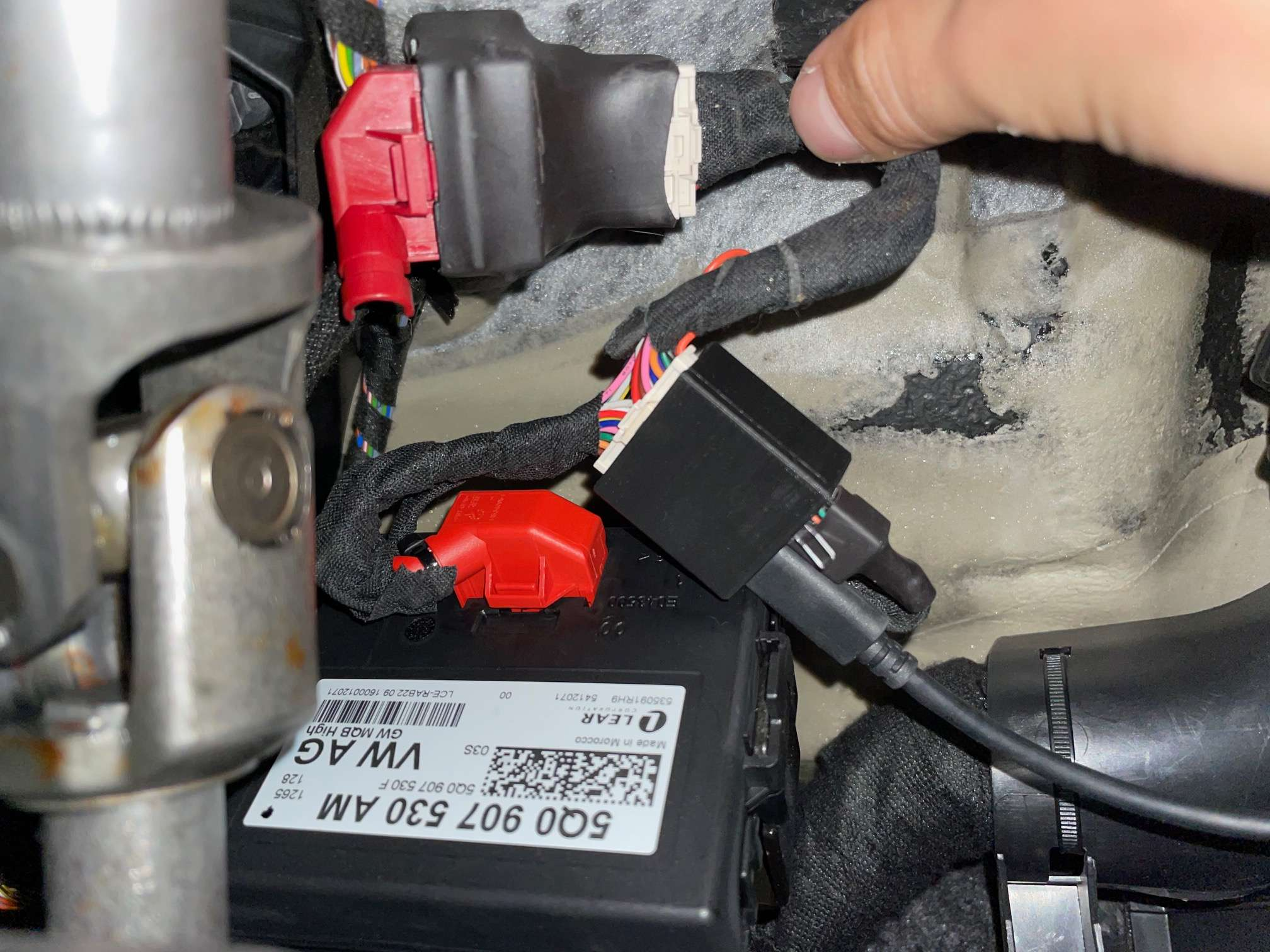

将线束连接器中的母J533 插头（红色电缆）插入 J533 模块/网关（图中带有条形码贴纸的黑色盒子）。

---

如果你说是，那就太棒了！你已经成功了一半。该布线了！🎈

---

---

• 抓住未连接到线束盒/继电器的 OBD-C 电缆的另一端
• 直到电缆靠近逗号设备时，才放入 USB-C 耦合器

---

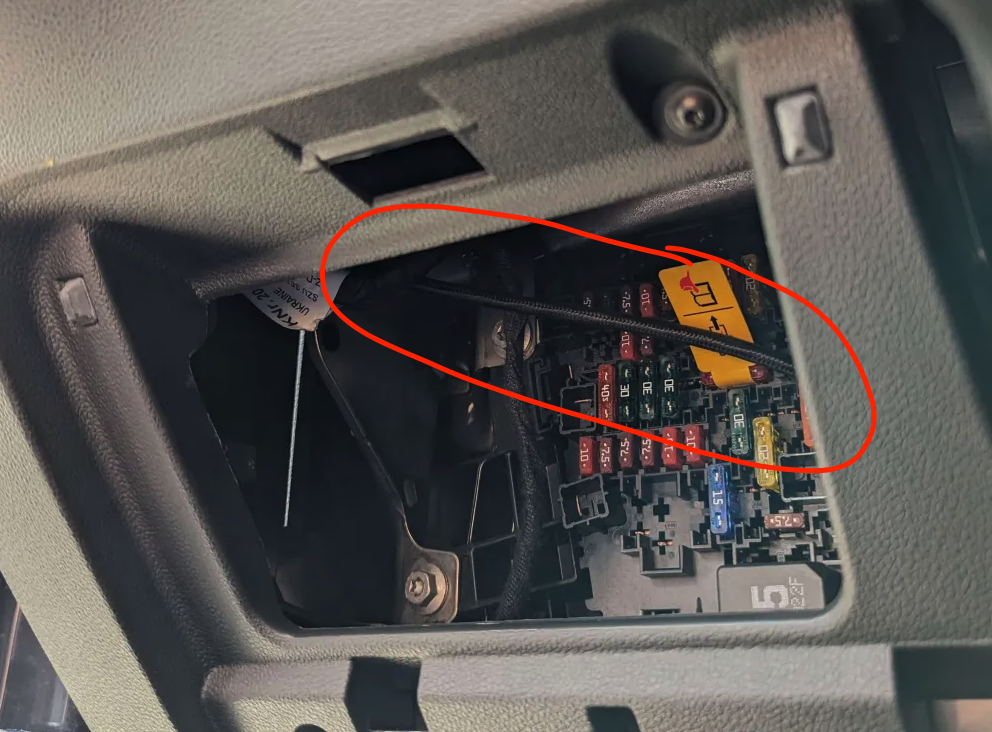

• 将 OBD-C 电缆的末端穿过保险丝盒
• 另一侧应该有另一个开口，以便电缆穿过

---

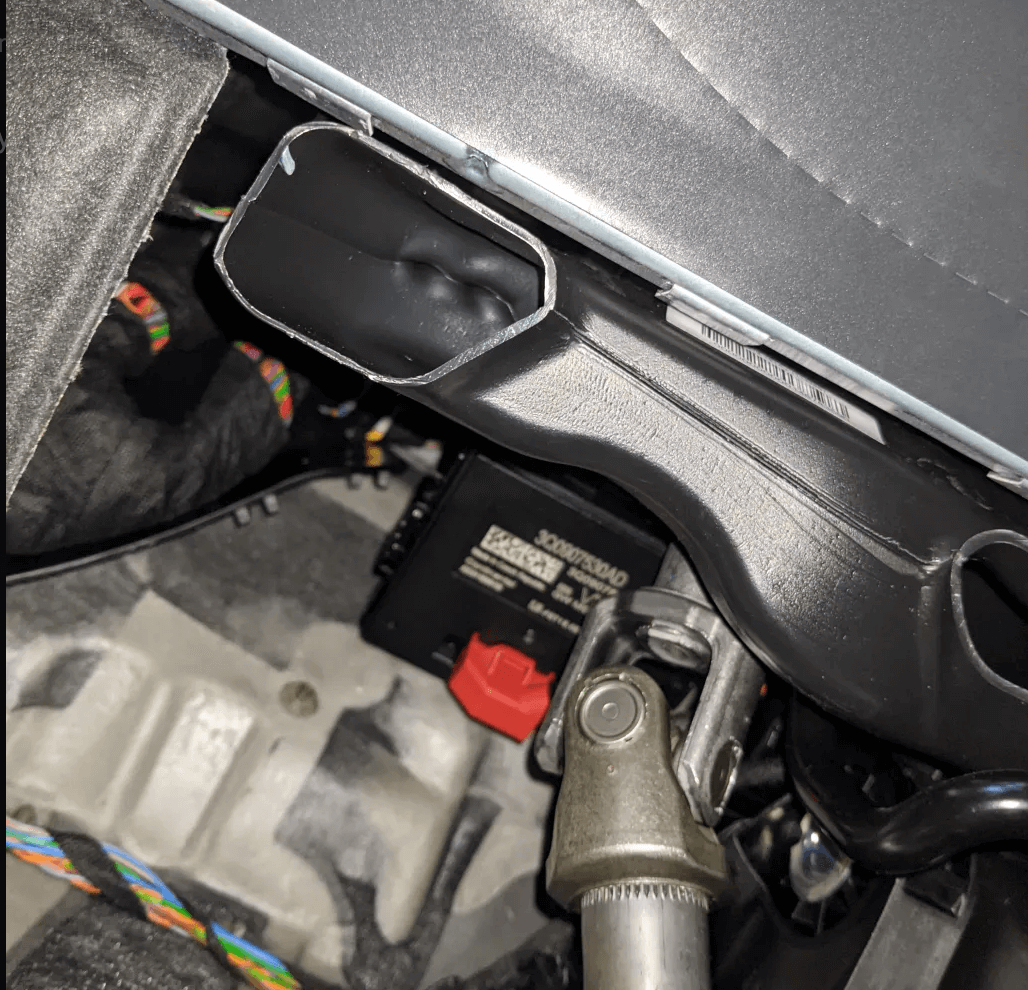

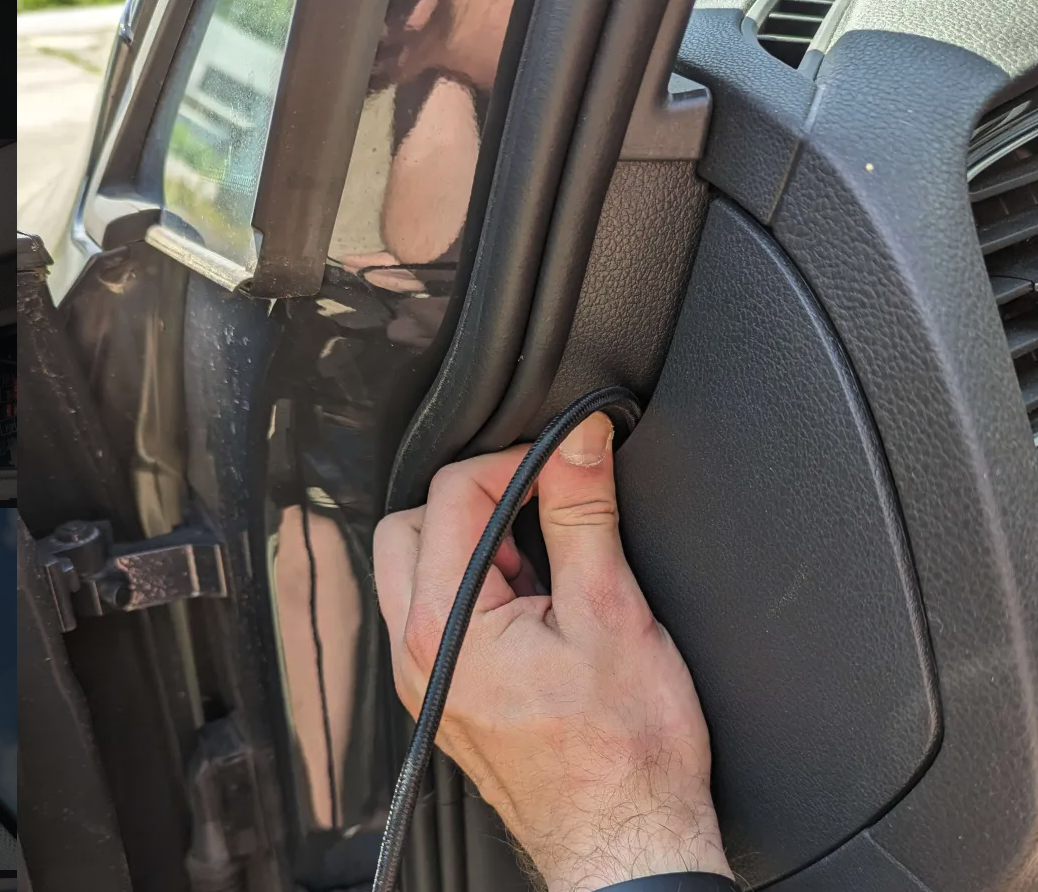

抓住 OBD-C 电缆并将其推过后裂缝。

---

• 如果您的汽车没有上一步所示的侧开口，请跳过这些步骤
• 将电缆（紫色线）从保险丝盒下方穿过，然后向上延伸至蓝线底部，如上图所示。电缆可以塞进车门附近的挡风雨条里。
• 如果您成功完成前两个步骤，请忽略此步骤

---

重要的是，发生事故时不要限制安全气囊的运作。不要将电线放置在安全气囊上方。

⚠️ 请务必阅读A 柱走线指南🔗。这是确保以最安全的方式走线的关键步骤。阅读完A 柱走线指南后，请返回本指南并继续下一步。

---

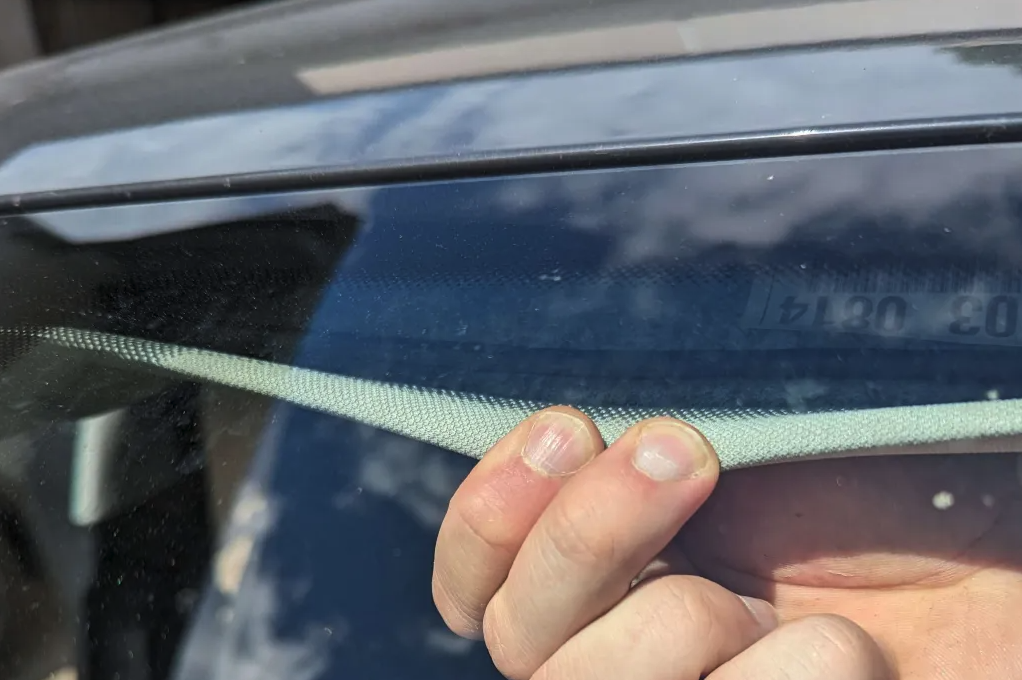

最后一次，你要把电线塞进去。这部分是图中的粉色线。撕开车顶内衬的边缘，把电线塞进去。把电线塞过挡风玻璃，直到到达逗号装置。

---

将 USB-C 耦合器连接到 OBD-C 电缆的末端。

---

• 抓住逗号设备附带的电缆，并将有角度的一端插入设备。
• 抓住另一端并将其插入带有 USB-C 耦合器的 OBD-C 电缆

---

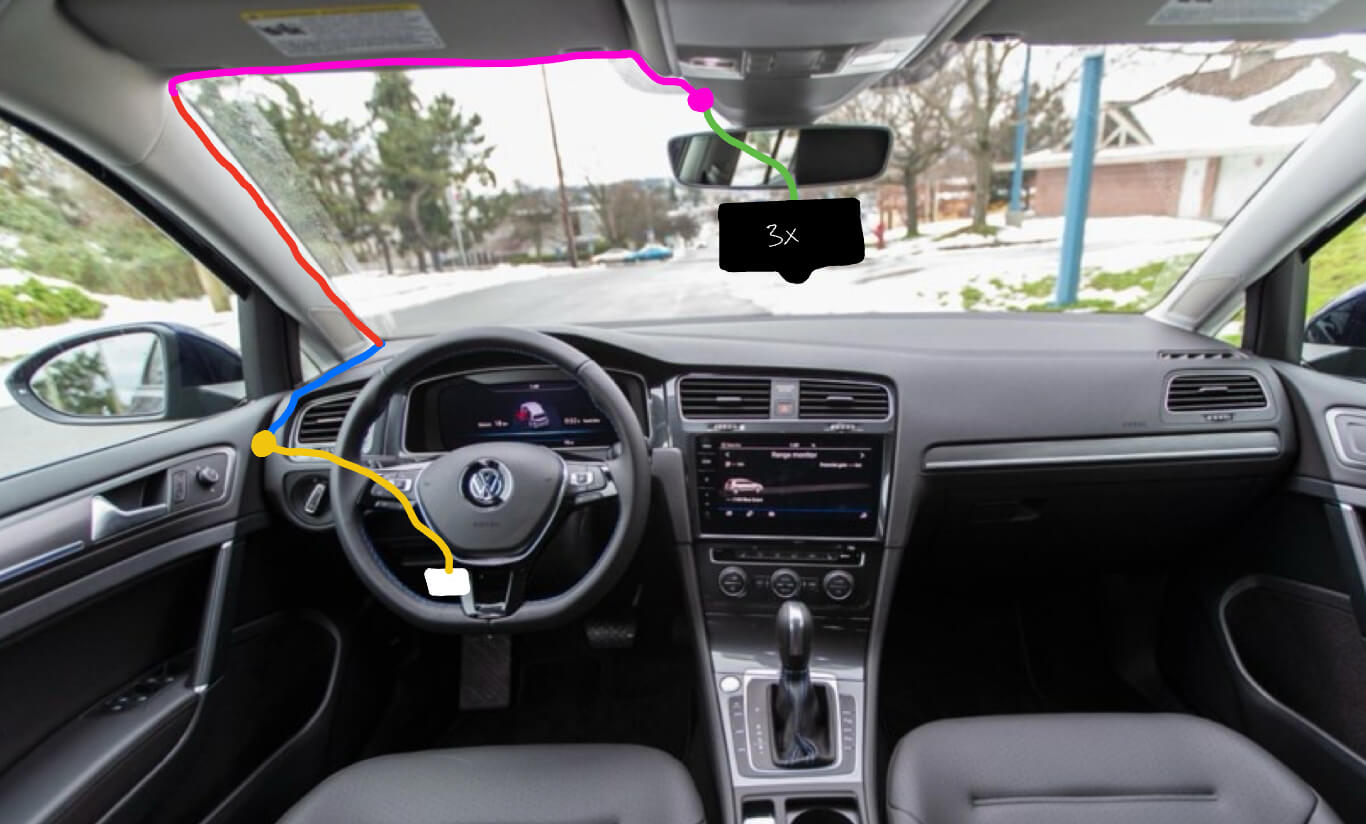

当您启动汽车时，C3应该会自动启动。您的线路布线应该如上图所示。蓝线和粉线分别代表该区域的两个选项。
